Ezt a halogénmentes, térhálósított poliolefin kétrétegű fotovoltaikus (PV) kábelt kifejezetten napelemes rendszerekhez tervezték.

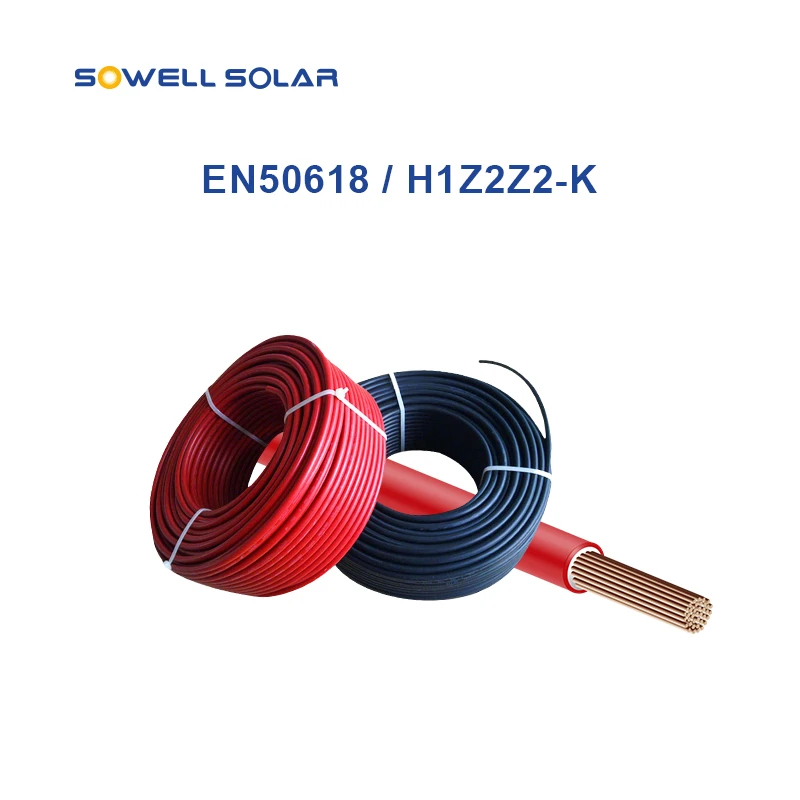

Fotovoltaikus H1Z2Z2-K kábel – EN 50618 teljes mértékben kompatibilis a legtöbb 1500 V DC névleges fotovoltaikus komponenssel, beleértve a PV csatlakozódobozokat és a PV csatlakozókat, így ideális megoldás a lakossági, kereskedelmi és közüzemi méretű napelemes telepítésekhez.
A hosszú távú kültéri használatra tervezett kábel kiváló elektromos teljesítményt, mechanikai szilárdságot és környezeti ellenállást biztosít, biztonságos és megbízható energiaátvitelt biztosítva a PV rendszer teljes élettartama alatt.
PNTECH napelemes PV kábel
EN 50618 H1Z2Z2-K
1 × ** mm²
DC 1500 V
Ne válassza le terhelés alatt
4 mm² napelemes PV kábel

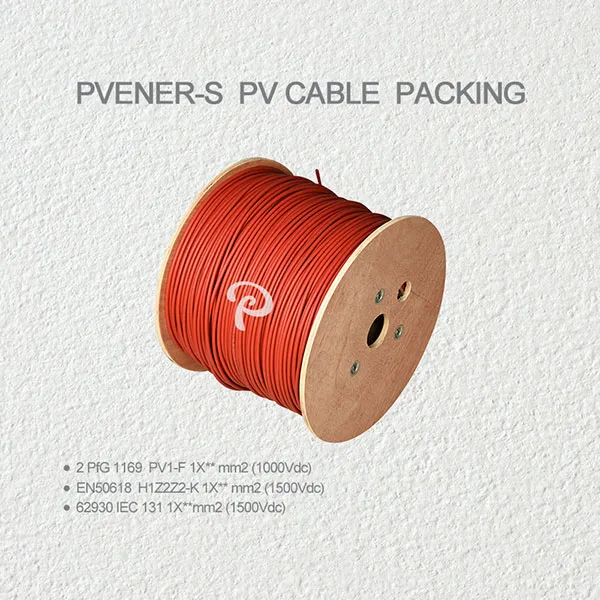

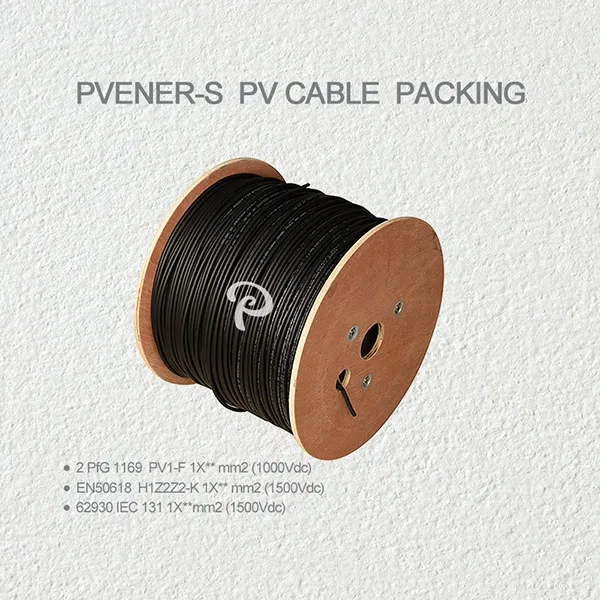

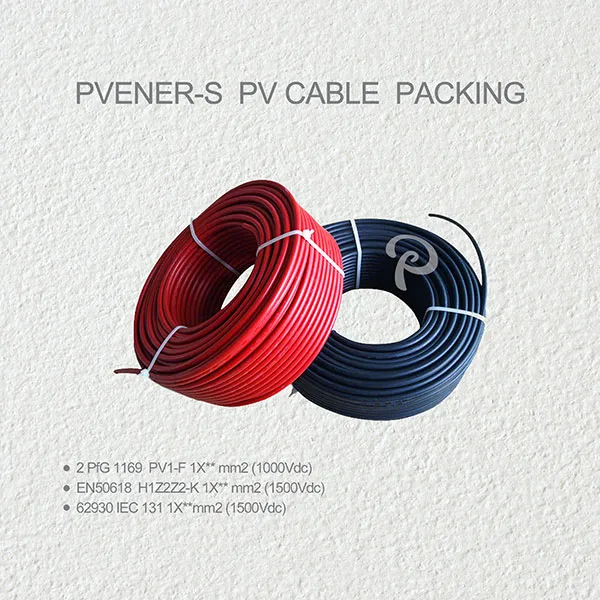

Tekercsenként 100 méter, raklaponként 112 tekercs
Tekercsenként 500 méter, raklaponként 18 tekercs
Konténer betöltése
Egy 20 méteres konténer 20 raklapot képes betölteni
Testreszabás
Kérésre más kábelméretek, tekercshosszúságok és csomagolási lehetőségek is rendelkezésre állnak
1. Karmester
Ónozott rézvezető, az IEC 60228 szabvány 5. osztálya szerint gyártva, kiváló rugalmasságot, vezetőképességet és korrózióállóságot biztosít.
2. Szigetelés
125°C alacsony füstölésű, halogénmentes égésgátló poliolefin, amely magas hőstabilitást, elektromos biztonságot és környezetvédelmet biztosít.
3.Külső hüvely
125°C-os, alacsony füsttartalmú, halogénmentes égésgátló poliolefin, amely erős hőállóságot, kopást és kültéri környezeti feltételeket biztosít.
4. Speciális eljárás
Elektronsugaras térhálósító (E-beam crosslinking) technológia, amely növeli a mechanikai szilárdságot, a termikus öregedésállóságot és a hosszú távú megbízhatóságot.
| Cikkszám | Termék Név |
Modell | Névleges Feszültség |
Karmester kereszt szakasz mm 2 |
Strand kialakítás Szám x Ø mm |
Karmester ellenállás Ω / km 20°C |
Külső-Ømm | Hüvely Szín |
|---|---|---|---|---|---|---|---|---|
| PV-H1-15B | PV kábel | H1Z2Z2-K | 1500VDC | 1X1,5 | 30/0,25 | 13.70 | 4,7±0,1 mm | Fekete |
| PV-H1-15R | PV kábel | H1Z2Z2-K | 1500VDC | 1X1,5 | 30/0,25 | 13.70 | 4,7±0,1 mm | Piros |
| PV-H1-25B | PV kábel | H1Z2Z2-K | 1500VDC | 1X2,5 | 49/0,25 | 8.21 | 5,3±0,1 mm | Fekete |
| PV-H1-25R | PV kábel | H1Z2Z2-K | 1500VDC | 1X2,5 | 49/0,25 | 8.21 | 5,3±0,1 mm | Piros |
| PV-H1-40B | PV kábel | H1Z2Z2-K | 1500VDC | 1X4,0 | 56/0,285 | 5.09 | 5,6±0,1 mm | Fekete |
| PV-H1-40R | PV kábel | H1Z2Z2-K | 1500VDC | 1X4.0 | 56/0,285 | 5.09 | 5,6±0,1 mm | Piros |
| PV-H1-60B | PV kábel | H1Z2Z2-K | 1500VDC | 1X6,0 | 84/0,285 | 3.39 | 6,1±0,1 mm | Fekete |
| PV-H1-60R | PV kábel | H1Z2Z2-K | 1500VDC | 1X6.0 | 84/0,285 | 3.39 | 6,1±0,1 mm | Piros |
| PV-H1-100B | PV kábel | H1Z2Z2-K | 1500VDC | 1X10 | 77/0,4 | 1.95 | 7,3±0,1 mm | Fekete |
| PV-H1-100R | PV kábel | H1Z2Z2-K | 1500VDC | 1X10 | 77/0,4 | 1.95 | 7,3±0,1 mm | Piros |
| PV-H1-160B | PV kábel | H1Z2Z2-K | 1500VDC | 1X16 | 126/0,4 | 1.24 | 9,3±0,1 mm | Fekete |
| PV-H1-160R | PV kábel | H1Z2Z2-K | 1500VDC | 1X16 | 126/0,4 | 1.24 | 9,3±0,1 mm | Piros |
| PV-H1-250B | PV kábel | H1Z2Z2-K | 1500VDC | 1X25 | 196/0,4 | 0.795 | 11,2±0,1 mm | Fekete |
| PV-H1-250R | PV kábel | H1Z2Z2-K | 1500VDC | 1X25 | 196/0,4 | 0.795 | 11,2±0,1 mm | Piros |
| PV-H1-350B | PV kábel | H1Z2Z3-K | 1500VDC | 1X35 | 273/0,4 | 0.565 | 12,6±0,1 mm | Fekete |
| PV-H1-350R | PV kábel | H1Z2Z4-K | 1500VDC | 1X35 | 273/0,5 | 0.565 | 12,6±0,1 mm | Piros |
| Kábel kialakítás | |
|---|---|
| Karmester | Ónozott rézhuzalok, az IEC 60228, 5. osztály szerint |
| Szigetelés | 125 ℃ alacsony füsttartalmú halogénmentes égésgátló poliolefinek |
| Külső kabát | 125 ℃ alacsony füsttartalmú halogénmentes égésgátló poliolefinek |
| Speciális technológia | Elektronsugár térhálósított |
| Elektromos jellemzők | |
| Névleges feszültség U0/U | AC 1000V, DC 1500V |
| Hőmérséklet tartomány | -40 ℃ és +90 ℃ között |
| Max. hőmérséklet a vezetőnél | 120℃ |
| Min. hajlítási sugár | 5x kábelátmérő |
| Ipari szabványok | EN 50618:2014 |
| Szakítószilárdság és nyúlás | az EN 60811-1-1 szerint |
| Hideg hajlítás | EN 60811-1-4 szerint |
| Hőállósági tulajdonságok | EN60216-2 szerint |
| Halogénmentes | 50525-1 B melléklet szerint |
| Ózon ellenállás | EN 50396 szerint |
| UV ellenállás | HD 605/A1 szerint |
| A láng jellemzői | az IEC 60332-1-2 szerint |
| A méretek és műszaki adatok előzetes értesítés nélkül változhatnak. | |
10 éves tapasztalattal rendelkezünk PV kábelek és PV csatlakozók gyártásában. Naponta 200 000 méter PV kábelt és 50 000 PV csatlakozókészletet tudunk gyártani. Szabványosított raklapunk alkalmasabb globális értékesítésre. Üzemünkben nem csak 6 nagy sebességű kábelgyártó sor van, hanem elektronikus besugárzásos térhálósító berendezés is található, amely a kábel minőségének ellenőrzésének kulcsfontosságú berendezése. Fejlett technológiánk garantálja a kiváló minőségű kábelek gyártását.
